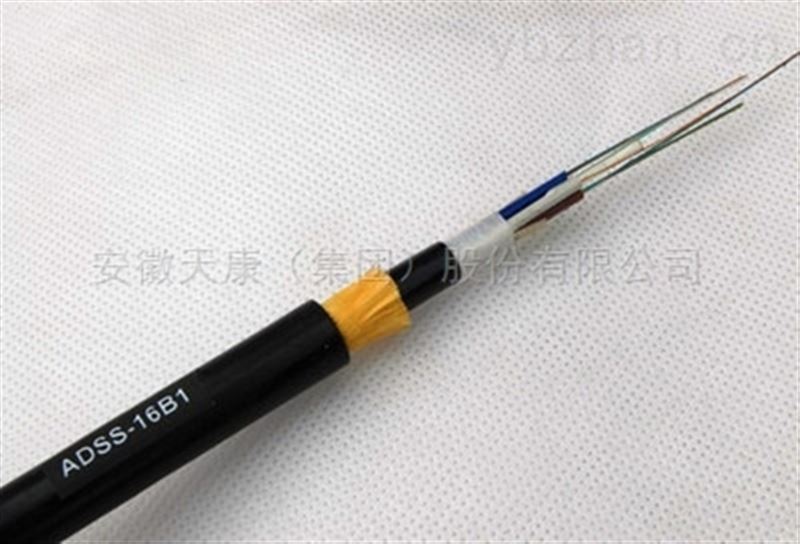

全介质自承式光缆(ADSS)

简要描述:

全介质自承式光缆(ADSS)ADSS光缆用于高压输电线路,利用电力系统输电塔杆,整个光缆为非金属介质,自承悬挂于电力铁塔上电场强度zui小的位置。它适用于已建高压输电线路,因其节约综合投资,减少了光缆的人为损坏,安全性高,无电磁/强电干扰,跨距大,深受广大电力系统用户的青睐。在电力系统城网改造、农网改造的通信建设中得到广泛应用。

优点

1.施工作业简单。免除了立杆、架设钢绞吊线和在吊线上挂滑轮敷设光缆的程序,可像电力线一样,直接飞渡田野、沟坎和河流。

2.通信线路与电力线路各成体系,无论是哪种线路出现故障,维护检修等均不会互相影响。

3.与电力系统使用的捆绑式和缠绕式光缆相比,ADSS不依附电力线或地线,单独架设于杆塔上,可在不停电的条件下施工。

4.光缆在高强度电场中具有优越的性能,不受电磁干扰、特种材料制成的外护套,免遭雷击。

5.省去了通信线路勘测及杆塔建设过程,简化了工程建设。

6.光缆直径小、重量轻,减少了冰凌和风力对光缆的影响,也减轻了杆塔和支撑物的负荷。zui大限度利用杆塔资源,500KV以下高压输电线缆上将广泛应用。

特性

1.单模、多模光纤及综合光缆设计。

2.圆滑的外形,使光缆具有优越的空气动力性能。

3.全介质的光缆结构有利于安装及维护。

4.温度适应范围广,线膨胀系数小,满足恶劣环境要求。

5.耐漏痕电压25KV。

6.扭距平衡和芳纶缠绕,使光缆具有极高的抗拉强度和防弹性能。

技术规范

1.ADSS光缆设计要素:

A 所出环境气象区域:a 风速 b 敷冰厚度 c 气温 d 地形地貌

B 被架设的电力线路:a 额定高压和zui高运行电压

b 杆塔型式及导线、地线的型号和布置

c 耐张段长度、标准挡距(代表挡距、zui大水平挡距、zui大垂直挡距)

d 各耐张段的导线、地线zui大弧垂。

2.光缆结构图

3.ADSS光缆技术规范

缆芯和缆径

光缆型号及重量

抗拉强度、抗压强度

震动与舞动

延伸率及余长

外护套的抗电痕

金具相容性

ADSS金具

耐张线夹用途

ADSS预绞丝耐张线夹主要用于架空自承式ADSS光缆线路的固定、锚紧, 一般安装于终端塔、紧线耐张塔、转角塔等位置。 组成:预绞丝耐张线夹组件每套包括:内绞丝、外绞丝、拉环。用户可根据设计要求配置选购其它的连接件。特点:预绞丝耐张线夹对导线(光缆)的ADSS握力可达到导线(光缆)极限抗拉强度(R.T.S)的95%以上, 无应力集中及振动应力的影响。

单层耐张线夹用途

ADSS单层耐张线夹,与耐张线夹作用相似。主要用于50~200米短跨距的转角、耐张、终端等杆塔,不但适于架空光缆,还可用于架空导线、拉线等的锚接安装以及光缆施工中作牵引线夹用。特点:结构简单,安装快捷方便。组成:单层耐张线夹是由预绞丝、拉环、U形环等组成。单层耐张线夹亦可根据用途及按用户的要求选取铝包钢丝或镀锌钢丝材料来制造

悬垂线夹 用途:ADSS预绞丝悬垂线夹主要用于架空自承式ADSS光缆线路上,作悬挂光缆之用,与普通悬垂线夹的作用相似。建议使用在线路转角≤30º时的环境。特点:1、极低的静态应力的合理分布,提高了动态应力(如振动或舞动)的承受能力,其握力可达光缆极限抗拉强度(RTS)的10%~20%。2、与光缆无刚性接触(柔性握紧),使磨损降至zui低。3、优良材质使线夹有良好的弹性和韧性,极强抗疲劳性和防腐性,安全使用年限长。4、不仅有效地保护光缆,而且其平滑的轮廓外形使电晕放电及电磁损耗大大减小。组成:预绞丝悬垂线夹由内绞丝、外绞丝、橡胶插件、悬垂夹板(壳体)等组成。用户可根据设计要求配置选购其它的连接件。

双悬垂线夹用途

ADSS预绞丝双悬垂线夹也称双支点悬垂线夹,它除了具有一般单悬垂线夹的所有性能之外,主要用于跨越江河、峡谷等800米以上长距离架空ADSS光缆线路及转角30°~60°的杆塔上。特点:光缆由双支点支撑固定及保护,从而保证了长跨越、大转角环境下光缆的运行安全可靠。组成:预绞丝双悬垂线夹由内层丝、外层丝、橡胶插件、悬垂夹板、挂板、三角联板等组成。用户可根据设计要求配置选购其它的连接件。

机械悬垂线夹用途

短跨距悬垂线夹是悬垂线夹的一种,介于切线线夹与预绞丝悬垂线夹之间。适用线路档距在100~200米之间,线路转角为15º以下的直线杆塔。金具的破断强度≥40KN。特点:它具有切线线夹便捷的特点,由于增加了预绞丝加强层,同时也增强了光缆一定的抗动态荷载能力。组成:机械悬垂线夹由加强层预绞丝、橡胶插件、壳体、U形环等组成。

切线线夹用途

切线线夹属直线悬垂线夹一种,主要为小跨距的架空光缆提供轻便、简捷、低费用的保护安装线夹,特别适于城区通信网建设和改造的需要。主要用于100米以下短跨距直线杆塔,或转角小于15º的杆塔上的光缆安装。破断强度≥40KN。组成:每套切线线夹包括:壳体、橡胶插件、螺栓、螺母、垫圈等。

预绞丝切线线夹用途:预绞丝切线线夹主要用于75米以下档距线路上的直线杆塔。特点:预绞丝切线线夹与切线线夹的作用相仿,但其安装更为简捷。安装人员不需专用工具,以徒手操作便可顺利地进行安装,并很容易保证安装质量,且重量亦轻巧。组成:预绞丝切线线夹由预绞丝线夹腿、套环、直角挂板组成。

防电晕圈用途:防电晕圈主要用在220KV以上与输电线路同杆塔架设的ADSS光缆上。由于光缆和预绞丝金具都位于较高的电场空间,预绞丝金具末端易受电晕放电影响。对光缆的安全运行产生威胁。防电晕圈可极大地改善预绞丝末端电场状态,减少因电晕对光缆产生的电腐蚀,延长光缆的使用寿命。
